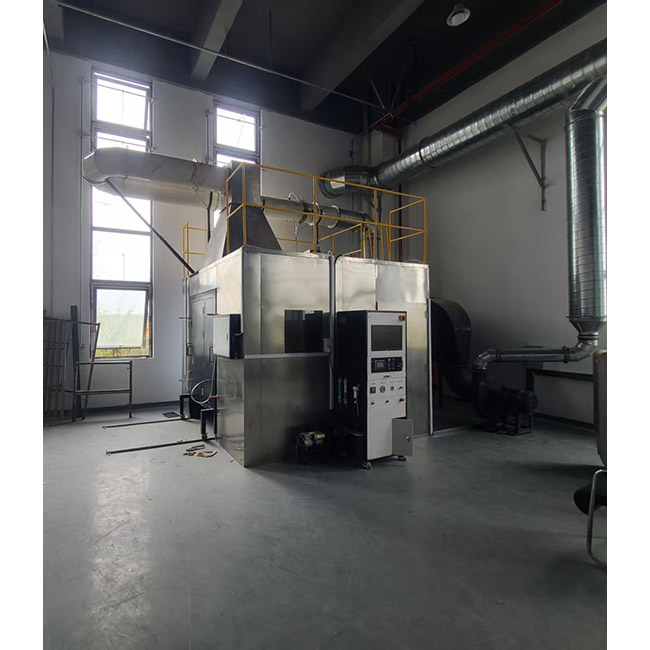

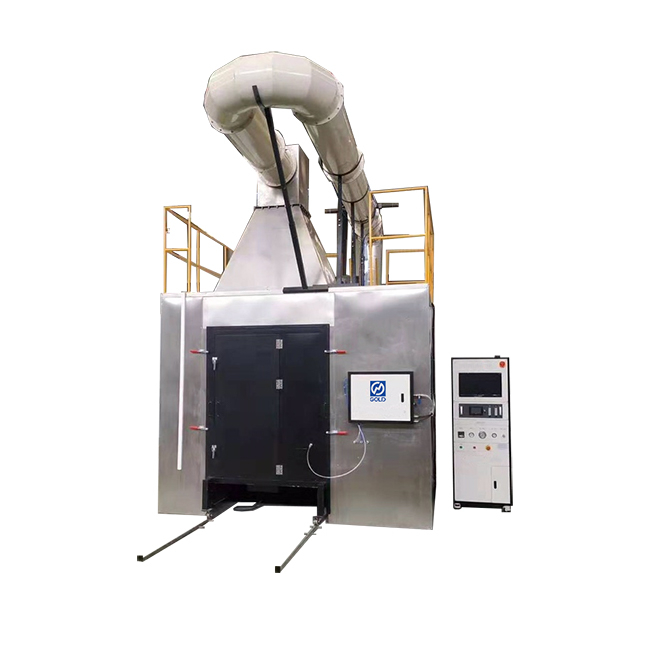

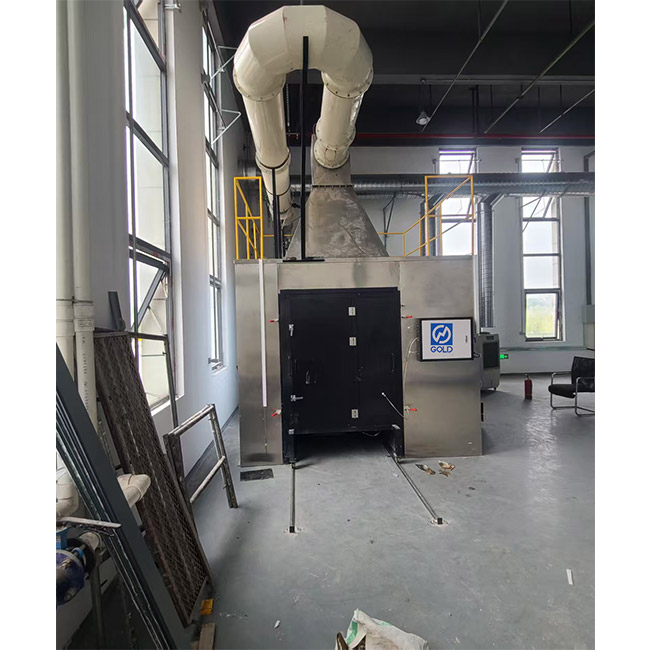

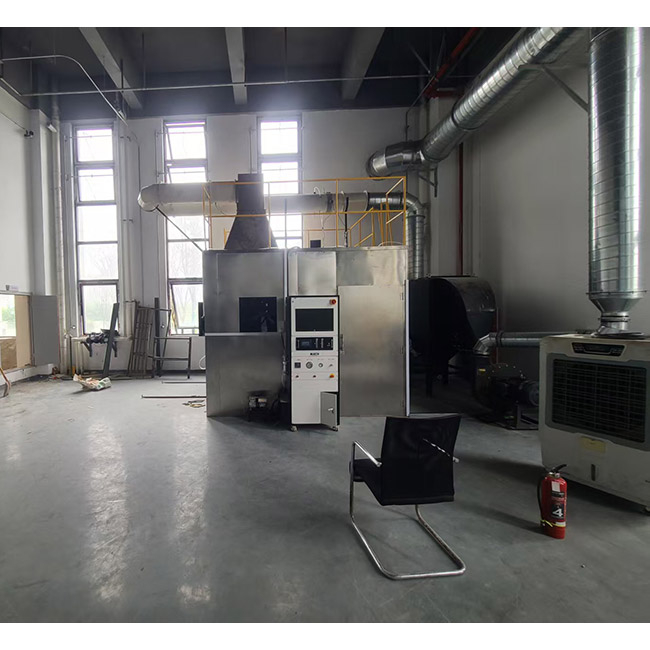

EN 13823 単一燃焼物品 (SBI) テスター
製品情報
EN 13823 は一般に単一燃焼項目 (SBI) テストと呼ばれ、ユーロクラス火災分類システム (EN 13501-1) 内の重要な欧州規格 (EN 13823:2020+A1:2022) であり、床材を除く建築製品の火災反応性能を評価するように設計されています。単一の燃焼物をシミュレートしたシナリオで、熱発生率、煙の発生、火炎の広がりなどの重要なパラメータを測定します。 EN ISO 1182、EN ISO 1716、EN ISO 11925-2 などの関連規格は、A1 から D までの分類をサポートしており、中国の GB/T 20284-2006、フランスの NF P 92-501、米国の ASTM E1354 などに相当します。 SBI 試験は、石膏ボード、木製パネル、ミネラルウール断熱材、ポリウレタンフォームボード、難燃性塗料、外部断熱複合システム (ETICS)、アルミニウム複合パネル、パイプ断熱スリーブなど、幅広い建築製品に適用されます。壁、天井、ファサード、断熱材に使用されるこれらの製品は、厳格な火災安全要件への準拠を保証するために最終用途構成でテストされており、EN 13823 は世界的な建築材料の安全基準に必須となっています。
標準
EN 13823:2020+A1:2022: 建築製品の火災試験に対する反応 — 単一燃焼物体による熱攻撃にさらされた床材を除く建築製品 (SBI)。
テスト製品範囲
1. 壁および天井の内張り: 石膏ボード、木製パネル、金属複合パネル、プラスチック複合パネル、繊維セメントボード、セラミックタイル。
2.断熱材：ミネラルウール断熱板、ポリスチレンフォーム断熱材、ポリウレタンフォームボード、ガラス繊維断熱材、ロックウールボード。
3. コーティングおよび表面処理: 難燃性塗料、ワニス、壁紙、装飾フィルム、粉体塗装。
4. ファサードおよび外装システム: 外部断熱複合システム (ETICS)、カーテンウォール パネル、アルミニウム複合パネル、高密度ポリエチレン パネル。
5. ダクトおよびリニア製品: パイプ断熱スリーブ、ケーブルトランキングカバー、換気ダクトライニング。
6. その他の複合製品：サンドイッチパネル、ハニカムパネル、積層板、PVCシート、アクリルシート。
設計原則:

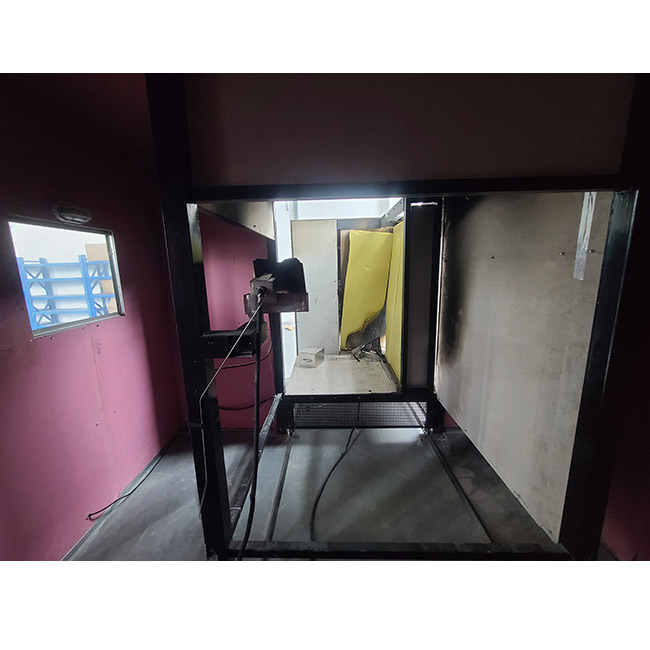

直角に配置された 2 つの垂直翼からなる試験片を、直角の底部でメイン バーナーによって生成された火炎にさらします。炎はプロパン ガスの燃焼によって生成され、サンドボックス バーナーを通過して (30.7 ± 2.0) kW の熱出力を生成します。試験片の燃焼性能は 20 分間の試験で評価されます。性能パラメータには、熱放出、煙の発生、横方向の火炎の広がり、燃焼液滴と粒子状物質が含まれます。
製品の特徴:
1. 燃焼室は一体構造のステンレス鋼ユニットであり、移動の容易さ、エレガントな外観、優れた品質を提供し、長寿命を保証します。
2. 排気システムの断熱排気ダクト、フード、コレクターには二重断熱が施されており、正確なデータ収集を保証します。
3. 酸素センサーと二酸化炭素センサーはすべて輸入品であるため、高いデータ精度とテスト結果が保証されます。
4. 煙道は本物の鋳鉄で作られており、装置の長寿命が保証されます。煙突内部は断熱材を備えた二重構造となっており、規格要件を十分に満たしています。
5. 燃焼制御システムにより電磁弁のON/OFFを自動制御し、主バーナー、副バーナーを自動点火し、安全に装置を運転できます。
6. 自動排ガス処理機能により、試験中に排ガスを排気系から排ガス処理装置に直接供給することができ、単体燃焼試験による大気汚染を大幅に軽減します。
7. 制御システム: 制御コアは輸入されたオムロン PLC と統合温度拡張モジュールを利用し、干渉を効果的に低減し、機器の安定性を向上させます。出力にはシュナイダーの最新のソリッドステート非接触スイッチングデバイスが使用されており、高い信頼性、長寿命、低ノイズ、高速スイッチング速度、強力な抗干渉機能を提供し、機器の耐用年数と安全性を延長します。
8. データ インターフェイスは、同期テスト データ収集のために標準 RS-232 シリアル通信を利用します。これにより、安定したデータ、高い信頼性、使いやすさが保証されます。データ伝送は干渉に対して非常に耐性があります。
9. ソフトウェアは強力で、国内知的財産特許を取得しています。 11 個のデータ曲線を表示でき、実験データの明確な概要を提供します。このソフトウェアは Visual Basic 6.0 プログラミング インターフェイスを使用し、強力なインターネット アプリケーション開発機能を提供します。ダイナミック HTML (DHTML) を使用したアプリケーションをサポートします。ハードウェアに依存しないため、標準インターフェイスを備えたどのコンピュータでも正常に実行できます。
技術パラメータ:
1. 燃焼室寸法: 3000mm × 3000mm × 2500mm;
2. 燃焼室排気ダクト寸法: 5200mm × 3000mm × 1800mm;
3. コントロールボックスの寸法: 78mm × 55mm × 1800mm;
4. 排気速度: 0.50m3/s ～ 0.65m3/s;
5. 温度測定: 直径 3 mm の輸入 K タイプ外装熱電対。温度測定精度: ±0.5℃;
6.高精度排ガス圧力センサー、精度: ±2 Pa;
7. テスト時間: 1440 秒、時間記録システムの精度: 0.1 秒。
8. 酸素分析 (常磁性): 範囲: 0 ～ 25%。応答時間: 12 秒未満。 30 分以内のノイズドリフト: 100 × 10⁻⁶ 以下。データ収集出力解像度: ≥100 × 10⁻⁶;
9.二酸化炭素（IRタイプ）：温度測定範囲：0〜10％。直線性: フルスケールの 1% 以上。データ収集出力解像度: ≥100 × 10⁻⁶;
10. 検出器: 比色標準精度: ±5%;出力直線性 (透過率): <3%;
絶対透過率: <1%;
11. 制御盤電源電圧: AC 220V 50Hz;
12.最大装置電力: 15kW;
13. アラーム: 排ガスダクト温度が 400°C を超えた場合にアラームを鳴らします。

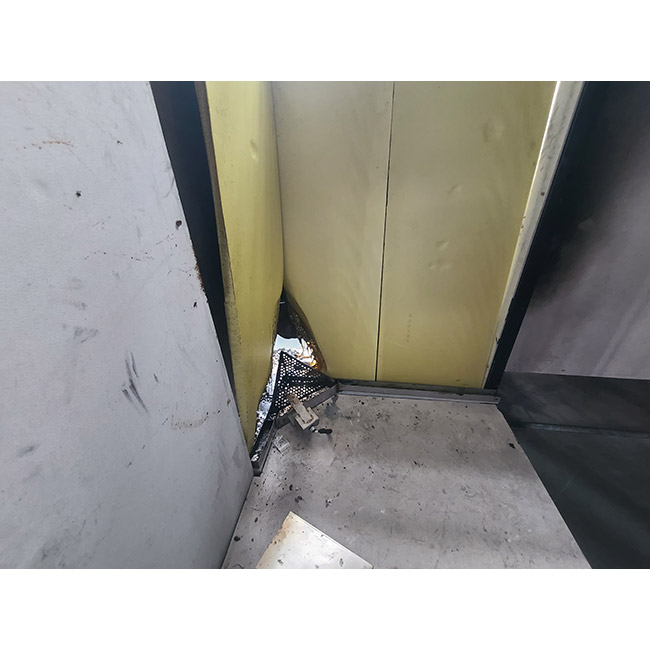

14. 試験片の寸法: アングルタイプの試験片には、長翼と短翼の 2 つの翼があります。最大試験片厚さは200 mmです。試験片の寸法は次のとおりです。短い翼: (495 ± 5) mm × (1500 ± 5) mm。ロングウィング: (1000 ± 5) mm × (1500 ± 5) mm。製品仕様書に別段の指定がない限り、試験片の厚さが 200 mm を超える場合は、試験片の非火気暴露面を 2000 ～ 10 mm の厚さまで削り取る必要があります。試験片の長い翼の火災にさらされた表面の、試験片の角度から最も遠い端、試験片の下端からそれぞれ (500 ± 3) mm と (1000 ± 3) mm の高さの位置に 2 本の水平線を引き、これら 2 つの高さでの火炎の横方向の広がりを観察します。描いた線の幅は 3mm 以下にしてください。
15. サンプルの調整: 温度 (21 ～ 25°C)、湿度 (45 ～ 55% RH)。
16. 試験片の長い翼から反対側までの距離: 2100 mm。
