ISO 834-1建設コンポーネントと建設資材のための水平耐火炉炉

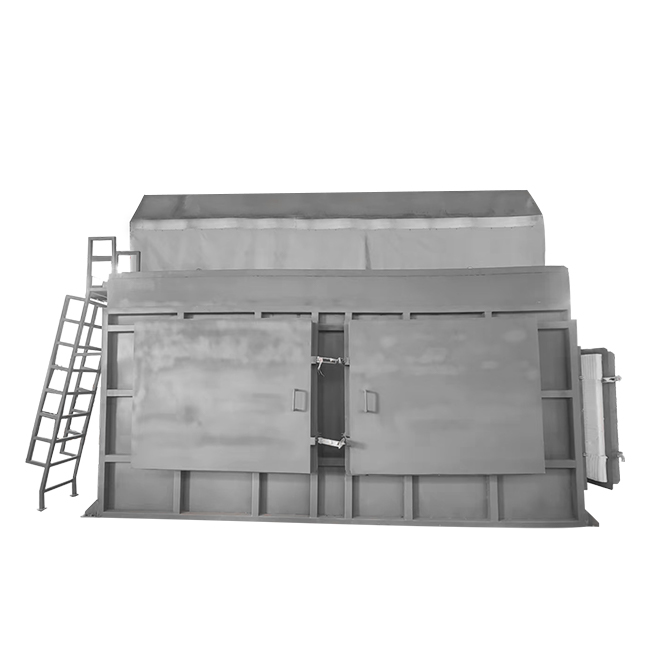

水平耐火性炉

製品紹介

水平炉は、床、屋根、梁、天井などの建物のコンポーネントの耐火性を評価するために重要であり、火災曝露下で安全要件を満たすことを保証します。 ISO 834シリーズは、これらの要素をテストするためのフレームワークを提供し、ISO 834-1が一般的な要件とISO 834-5やISO 834-6などの部分を設定し、水平分離要素とビームの条件を指定します。 EN 1363-1およびEN 1365-2は、床、屋根、梁に焦点を当て、EUの建築規制の遵守を確保するISOと密接に並ぶヨーロッパの基準です。 BS 476-20、21、および22は英国で広く使用されており、床や天井などの荷重をかける要素と非荷重の両方の要素の両方をカバーし、英国固有のアプリケーションに柔軟性を提供します。 UL 263およびUL 1709は北米の基準であり、それぞれ標準および迅速な射撃条件下で床、屋根、保護された鋼鉄の梁に適用され、厳しい米国の建築基準法の遵守を確保しています。これらの基準は、建物の建設資材を証明するために業界で適用され、シミュレートされた火災条件下で荷重をかける能力、完全性、断熱材をテストすることにより、住宅、商業、および産業の構造の安全性を確保します。

標準

ISO 834-1：耐火性テスト - 建物の建設の要素 - パート1：標準的な火災曝露における壁、床、屋根、梁、柱、ドア、天井などの建物コンポーネントをテストするための一般的な要件。
ISO 834-2：テストサンプルの炉曝露を測定するための要件と推奨事項。
ISO 834-5：床や屋根などの荷重をかける水平分離要素の特定の要件。
ISO 834-6：水平炉でテストされたビームの特定の要件。
ISO 834-9：荷積みのない天井要素の特定の要件。
ISO 834-10：構造鋼要素に適用される防火材料をテストするための要件。
ISO 834-11：構造鋼元素の防火の評価。
ISO 834-13：Web開口部を備えたスチールビームの防火をテストするための要件。
EN 1363-1：耐火性テスト - 一般的な要件。標準的な火災条件下で床、屋根、梁などの建物要素をテストするためにヨーロッパで広く使用されています。
EN 1365-2：荷重をかける要素の耐火性試験 - パート2：特に水平炉用途向けの床と屋根。
EN 1365-3：荷重をかける要素の耐火性試験 - パート3：水平炉のセットアップに適用可能。
EN 13381-4：水平ビームを含む鋼要素への防火の寄与を決定するための試験方法。
EN 13381-9：水平炉で使用されているWeb開口部を備えた鋼鉄梁に適用される防火のテスト方法。
BS 476-20：建築材料と構造物の火災試験 - 水平炉試験に適用可能な建設要素の耐火性の決定方法（一般原則）。
BS 476-21：建築材料と構造物に関する火災試験 - 床、屋根、梁などの荷重をかける要素の耐火性の決定方法。
BS 476-22：建築材料と構造物に関する火災試験 - 天井などの非荷積みの要素の耐火性の決定方法。
UL 263：主に水平炉の床、屋根、梁、その他のコンポーネントをテストするために北米で使用される建設建設と材料の火災試験の標準。
UL 1709：強力な火災条件下での鋼要素の水平炉試験に適用可能な構造鋼用の保護材料の迅速な上昇火災試験の標準。

注：ISO 834-3、4、7、8、12、および14は、垂直要素、柱、または小規模炉に焦点を当てているため、水平炉にはあまり関連性がありませんが、完全にISOシリーズに含まれています。

応用

床

荷重をかける床：コンクリートスラブ、鉄筋コンクリートスラブ、複合床（スチールコンクリートコンポジットスラブなど）が含まれます。
負荷をかけていない床：軽量の床システム、木製の床、またはプレハブ床パネルが含まれています。
床材：カーペットと床仕上げ材料を含みます（床システムと併せてテスト）。
適用標準：ISO 834-5、EN 1365-2、BS 476-21、およびUL 263。

屋根

負荷をかける屋根：コンクリートの屋根、鋼鉄の屋根、複合屋根システムが含まれています。
負荷をかけていない屋根：軽量の屋根パネルと屋根の覆い材を含めます。
屋根コンポーネント：防水層、断熱層、屋根のデッキ（屋根システムと組み合わせてテスト）が含まれます。
適用標準：ISO 834-5、EN 1365-2、BS 476-21、およびUL 263。

ビーム

荷重をかけるビーム：鋼鉄の梁、コンクリートビーム、木製の梁、複合ビーム（スチールコンクリートコンポジットビームなど）が含まれます。
火災保護ビーム：これには、火燃焼塗料でコーティングされた鋼鉄の梁が含まれます。
穴あきビーム：これらには、防火性能をテストする開いた穴のある梁が含まれます。
適用標準：ISO 834-6、ISO 834-10、ISO 834-13、EN 1365-3、EN 13381-4、EN 13381-9、BS 476-21、UL 263、およびUL 1709。

天井

負荷をかけていない天井：これらには、吊り下げられた天井システムと装飾的な天井パネルが含まれます。
火災定格の天井：これらは、スペースを分離したり、オーバーヘッド構造（石膏ボードの天井やミネラルウールボードの天井など）を保護するために使用される天井です。
天井のコンポーネント：天井フレーム、天井パネル、断熱材が含まれます。適用標準：ISO 834-9、BS 476-22、EN 1365-2（部分的に適用可能）、UL 263。

サービスインストール

換気ダクト：火災条件での完全性と熱断熱性の性能をテストします。
パイプシステム：射撃やケーブルダクトなど。
適用標準：ISO 834-1（一般的な要件）、EN 1363-1、BS 476-20。

その他のコンポーネント

水平分離成分：床と屋根の間の水平火災分離システムなど。
防火材料：スプレー塗布の火災除去コーティングや、鋼鉄の梁や床システムを保護するために使用される耐火パネルなど。
複合構造：スチールコンクリートコンポジット構造や軽量サンドイッチパネルなど。
適用標準：ISO 834-10、ISO 834-11、EN 13381-4、UL 1709。

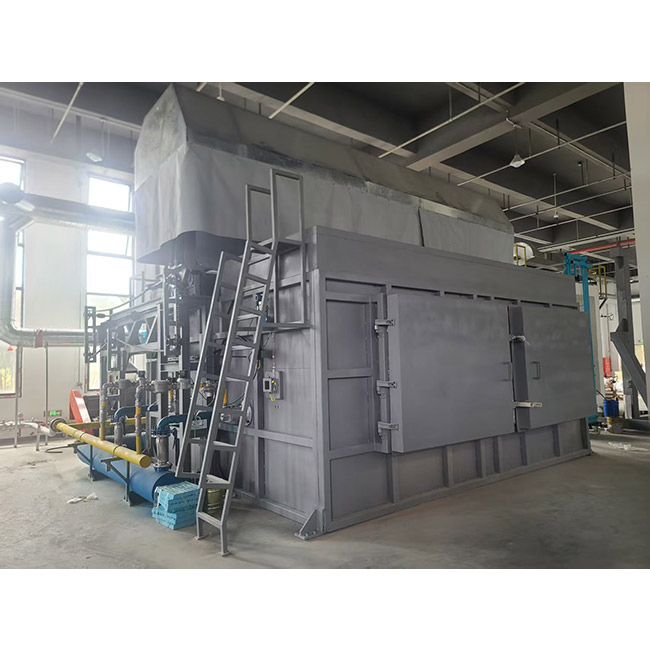

仕様：

炉の種類：水平荷重含有試験炉（50T）;

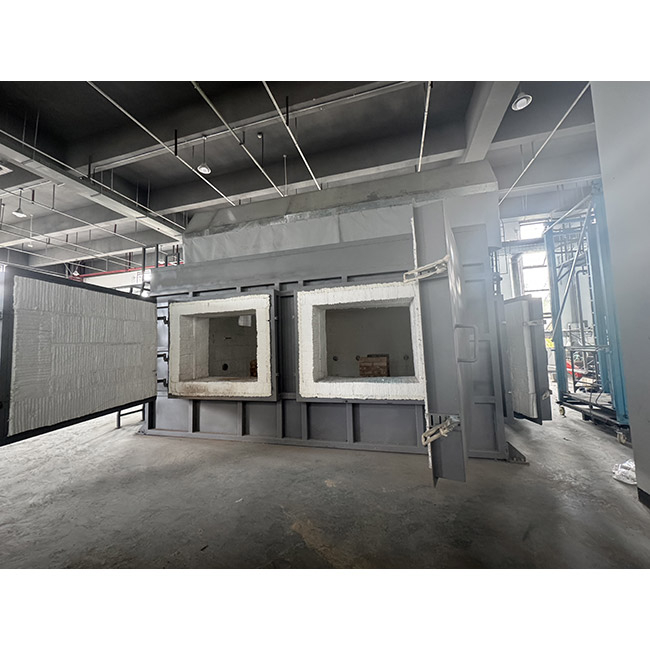

炉の寸法：L4.5m x w4.0m x d2.0m;

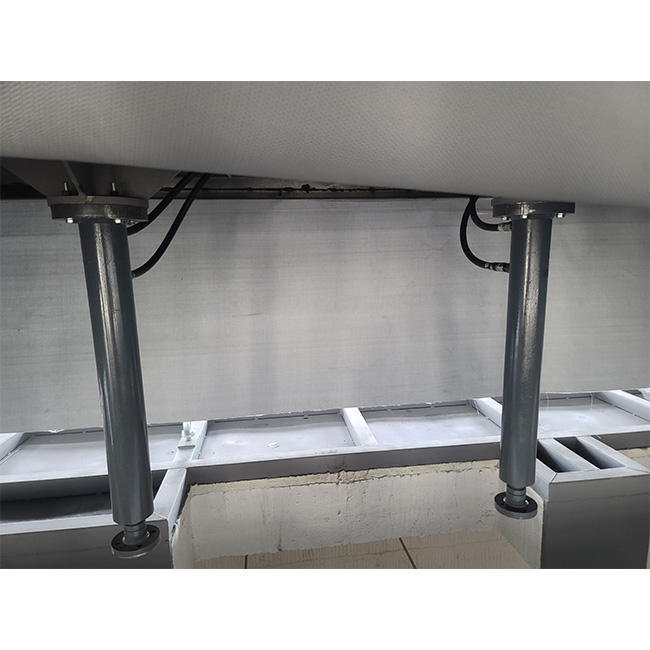

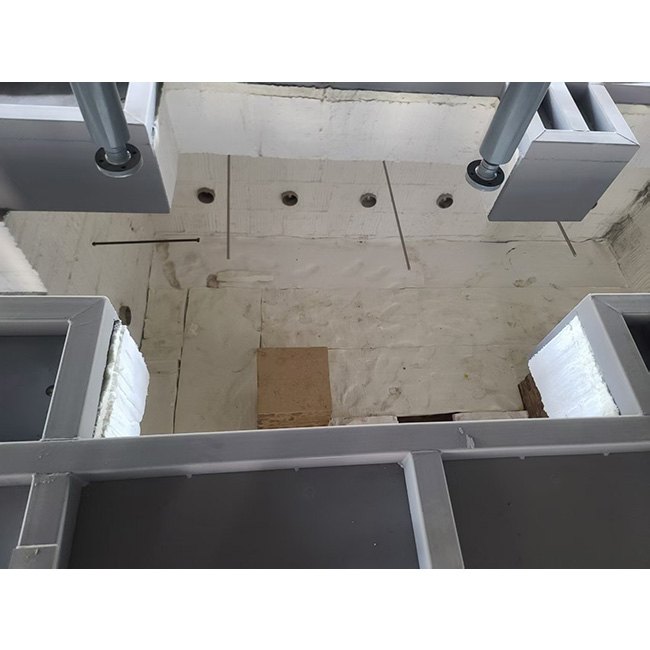

負荷ポイントの数：4ポイント。
負荷力と制御方法：シングルポイント8T;比例リリーフバルブ線形荷重、連続一定の荷重<1.5％;
燃料タイプ：
燃料熱増加値：液化石油ガス（LPG）または天然ガス22,000 kcal/m³。
燃料圧力：0.03-0.07 MPa;
排気ガス温度：<400°C（冷たい空気付き）;
炉の壁の温度上昇：室温を上回る<50°C±1°C（観測窓の周りのバーナーと領域を除く）。

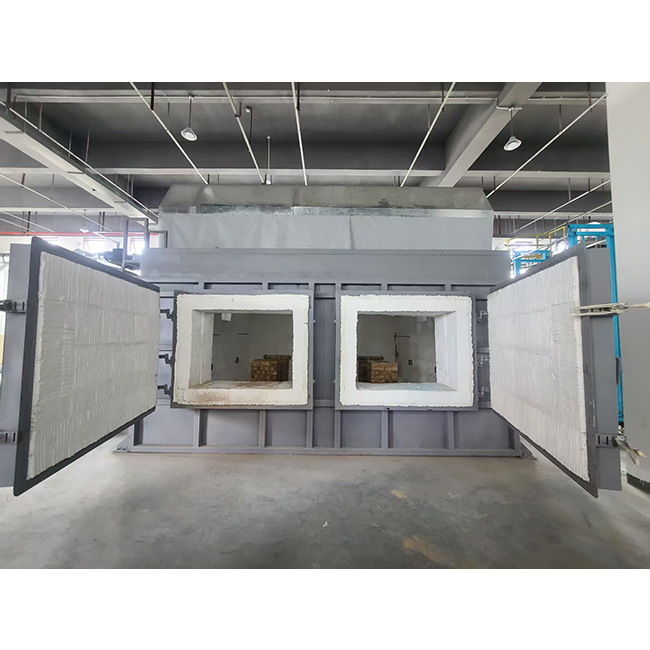

断熱材：上部と壁の耐火ウール。底部の耐火レンガ。
バーナー数：10セット。
熱電対：炉室の場合は20。キャリブレーションの場合。 32バックプレート温度の場合。
燃焼出力：4500 kW;
ガス消費：全負荷：167 kg/h;実際：96 kg/h
燃焼制御：1：25線形燃焼
最大変形：≤L0/30
データ収集と処理：プログラム可能なロジックコントローラー（PLC）、高精度温度獲得カード、±0.1°C
パイプラインテスト：AとBの両方のパイプラインを同時にテストできます
