GD-EN1636-1
Gold

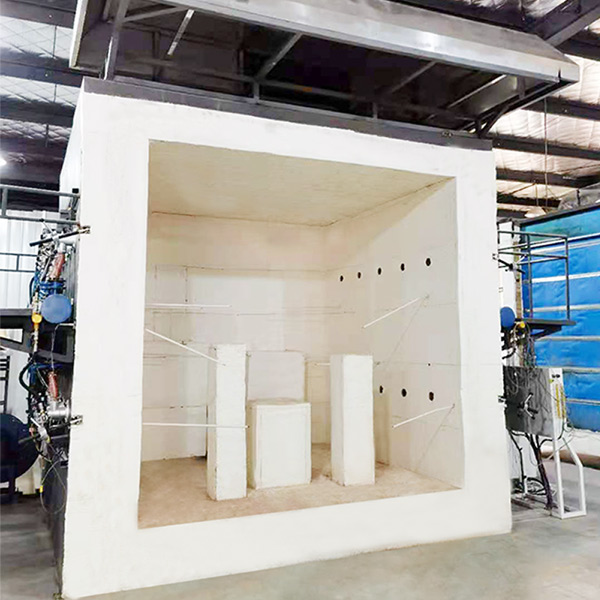

垂直 耐火性試験炉
制作の紹介：
耐火性試験用の垂直炉は、さまざまな業界で幅広い製品や材料の火災性能を評価するために設計された汎用性の高い必須ツールです。これは、壁、ドア、窓、パーティションなどの建物のコンポーネントの耐火性を評価するために広く使用されており、火災中の構造的完全性と断熱材の安全要件を確実に満たしていることを確認します。建設資材に加えて、この炉は、コンパートメント化の維持と建物の火災の拡散を防ぐために重要な火災評価の天井、床、換気システムをテストするためにも使用されます。
建設を超えて、垂直炉は海洋およびオフショア産業で重要な役割を果たし、船舶、石油掘削装置、その他のオフショア構造の耐火材料をテストするために使用されます。これらの材料には、耐火性の膨大な気温に耐え、炭化水素火災シナリオの壊滅的な故障を防ぐために設計された耐火性の隔壁、ドア、断熱システムが含まれます。
産業環境では、炉が消防システム、ケーブルトレイ、ダクトの火災性能を評価するために利用され、火災中に完全性と機能性を維持できるようにします。また、自動車および航空宇宙部門にも適用され、車両や航空機で使用される耐火性コーティング、複合材、断熱材をテストします。
さまざまな火災条件をシミュレートする垂直炉の能力と、温度と圧力の正確な制御により、複数の業界での研究、開発、認定のための不可欠なツールになります。そのアプリケーションにより、製品と材料は厳しい火災安全基準を満たし、最終的には安全性を高め、日常環境と高リスク環境の両方でリスクを軽減できます。
標準
1。国際標準（ISO）
1。ISO834：この標準は、火災試験中の炉の時間の経過とともに温度変動を指定し、垂直方向の建物コンポーネント（壁、ドア、窓など）の耐火性テストに適用できます。このテストでは、火災環境をシミュレートし、温度や圧力などのパラメーターを介して完全性、熱断熱、その他の指標を評価する必要があります。
2。ISO3008/3009：特にドアやローラーシャッターなどのコンポーネントの耐火性試験用であり、垂直炉の耐火性の制限と完全性を評価します。
2。欧州標準（EN）
1。EN1363シリーズ
-EN 1363-1：垂直炉の試験方法をカバーする、耐火性試験の一般的な要件。
-EN 1364-1：非負荷をかける壁の耐火性テスト。 EN 1365-1：負荷をかける壁の耐火性テスト。
-EN 1366シリーズ：換気ダクトや火災ダンパーなどの特別なコンポーネントの耐火性評価。
2。IMO炭化水素曲線標準
炭化水素火災の高温環境をシミュレートする船舶および海洋工学の材料の耐火性試験に使用されます。
3。イギリス標準（BS）
1。BS476シリーズ
-BS 476-20/21/22：それぞれ、建物のコンポーネントの耐火性試験の一般原則と、負荷をかけるコンポーネントと非荷重をかけるコンポーネントのテスト方法を指定します。たとえば、BS 476-22は、ドアやパーティションなどの非負荷をかけているコンポーネントの耐火性性能評価に適用できます。
-BS 476-24：換気ダクトのための耐火性試験方法。
4。AmericanStandard（ASTM/UL/NFPA）
1。ASTME119：標準的な火災条件下での建物コンポーネント（壁や柱など）のベアリング能力と熱断熱性を評価し、建物の防火認証に広く使用されています。
2。UL標準
-UL 263（建物構造の耐火性試験）、UL 10（ドアコンポーネントの耐火性）、UL 1709（鋼構造の耐火性）など、建物の構成要素のさまざまなアプリケーションシナリオをカバーしています。
3。ASTME814
火災遮断システムの耐火性試験、浸透の耐火性（ケーブルダクトなど）の評価。
5。その他の基準
1。ASTME136：それは管状炉の標準ですが、750°Cでの材料の非炎症性試験も含まれます。これは、建築材料（セメントや石膏など）の評価に適しています。
2。BSEN 16341：火災ダンパーの耐火性テスト基準。
主なパフォーマンス特性：
1. 1つの炉は複数の目的に使用でき、複数の標準と互換性があります。
2.高精度の取得カードを使用して、各チャネルの温度、圧力、フローなどに関するデータを収集し、燃焼中にマイクロコンピューター分析、処理、制御を介して実際の情報のリアルタイムの再現を生成し、マイクロコンピューター分析と判断を通じて結果を直接取得します。マシン全体は、高品質のコンポーネントを使用して、システムの高品質および高速動作を確保します。これは高度です。
3.高精度の取得カード +マルチチャネルモジュール + PLC +コンピューターを採用して、優れた安定性、再現性、再現性を備えたPIDフル自動制御モードを実装します。
4.新鮮で美しくシンプルなインターフェイススタイルを備えたグローバル精密機器の特別な開発ソフトウェアであるWindows XP操作インターフェイスとLabViewを採用しています。テスト中、測定結果はリアルタイムで表示され、完全な曲線が動的に描画されます。データは永久に保存、取得、印刷でき、レポートは直接印刷できます。インテリジェンスの高さ、ガイド付きメニュー操作、シンプルで直感的な特性があり、テスト結果をより正確にします。
5.炉の設計寿命は20年以上であり、炉はアメリカの政府技術を使用して構築されています。 5層構造内層温度が1300℃の場合、外層温度は室温です。長いサービス寿命、内層の断熱材（部品の着用）は簡単に交換できます。
6.空気ダクト熱保護、圧力放出保護、漏れ保護、ガス漏れ検出、ガスパイプラインの安全保護、バーナー安全保護、およびその他の安全施設を含む複数の安全保護システムがあり、安全因子を包括的に改善します。
7.炉から抽出された高温の熱気は、水冷および空冷式であり、水は循環水を使用して省エネ効果を改善します。
8。当社は、炉の特許およびソフトウェアの著作権を申請しました。
9.Furnace構造：炉は15年以上続くように設計されており、American Govmarkテクノロジーを使用して構築されています。 5層構造内層が1300°Cの場合、外層は室温になります。長いサービス寿命、内層の断熱材（部品の着用）は簡単に交換できます。外から内側への5層構造は次のとおりです。最初の層はスチール構造フレームです。 2番目の層は赤レンガで作られています。 3番目の層は、耐衝撃性の高温アスベストです。 4番目の層は耐火レンガです。 5番目の層にはジルコニウムを含む耐衝撃性の高温ウールが含まれており、耐火温度は1600°Cに達します。
高温耐性材料
1.抵抗性レンガ：最高温度抵抗は1750°Cで、長期の高温抵抗は1600°C、体積密度は1.0g/cm3、室温圧縮強度は3.2MPaを超え、再導入ラインは1400°Cで0.5％、熱導電率は0.4W/M・Kよりも優れています。
2.結合のための産業耐火接着剤：動作温度は1400°Cです。
3.炉内の高温耐性綿：ジルコニウム含有耐火性高温綿が使用され、厚さは50mm、長期の耐火温度1600℃、および工業用キルの特別な断熱材が使用されます。
4。フレーム素材："Industrial Furnace Design Manual "（第3版）によると、第11章"Furnace Structural Parts "セクション3 "Steel Selection "が選択されています。炉の柱、サイドコラム、アーチフットビーム、負荷をかけるクロスビーム、タイロッドはQ235-Aスチールを使用し、炉の外壁スチールプレートはQ215-Aスチールを使用します。炉ボディスチール構造材料：Q235以上。炉ボディスチールプレート：厚さ3mm以上。水平炉の主な材料は鋼構造フレームで、置き換えることができます。
5。炉のサイズ：3000mm（幅） * 3000mm（高さ） * 1500mm（深さ）。
6 ..炉鋼構造とパイプラインの抗腐食処理：3層のコーティングが使用されます。これらはすべて高温耐性腐食防止コーティングであり、外層は黒と灰色です。
