GD-ISO5660
Gold

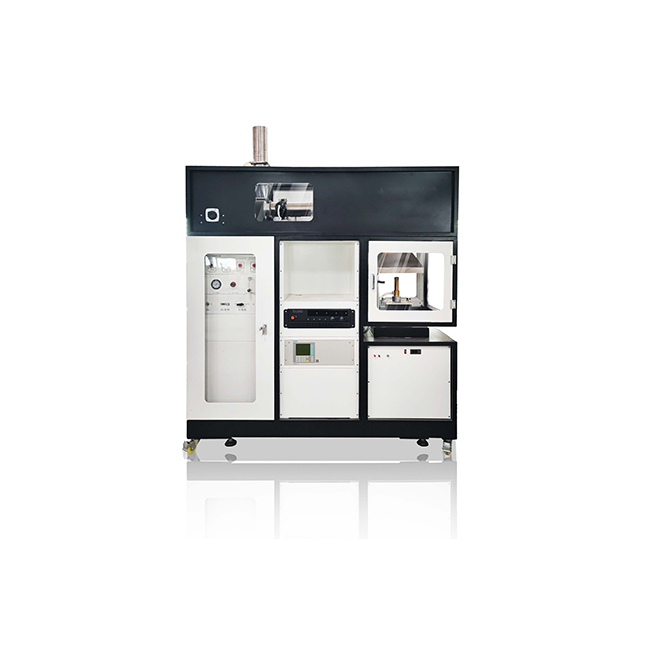

ISO 5660コーン熱量計
製品紹介
コーン熱量計は、ISO 5660 International Standardに従って開発された高度な火災試験装置であり、火災中の材料の燃焼特性を評価するために使用されます。異なる熱放射レベル（25〜75 kW/m²）をシミュレートして、材料の熱放出速度（HRR）、煙生成率、質量損失率、有毒ガス排出量（CO、CO2など）を正確に測定します。テストオブジェクトには、建築材料、鉄道輸送インテリア、航空宇宙材料、船舶デッキ、テキスタイル、ワイヤー、ケーブルなどが含まれ、建設、輸送、家具、その他の畑で広く使用されています。この機器には、コーンヒーター、自動イグニッションシステム、ガスアナライザー、高精度の重量センサーが装備されており、ISO 5660-1：2015などの国際基準に沿って、テスト結果が正確かつ信頼性が高く、火災性能研究と製品認証のための重要なツールであることを確認します。
標準
ISO 5660-1：2015
タイトル：反応対策テスト - 熱放出、煙生産および質量損失率 - パート1：熱放出率（コーン熱量計法）および煙生産率（動的測定）
内容：この部分は、コーン熱量計を使用して特定の熱放射レベルでの材料の熱放出速度、煙生産率、および質量損失率を測定するための試験方法を指定します。このテストは、酸素消費原理に基づいています（燃焼した酸素のすべての場合、約13.1 mj/kgエネルギーが放出されます）。
更新：2002バージョンと比較して、2015バージョンでは、煙測定（COおよびCO2分析装置の要件を含む）、特別な標本（過度にカールした材料、溶融または厚さ6mm未満の材料など）を処理する方法、および機器のキャリブレーションの差別化された規定を追加します。
製品コンテンツをテストします
ISO 5660コーン熱量計テストは、さまざまな材料や製品に適用できます。主に火の燃焼行動を評価するために使用され、建設、鉄道輸送、航空、船舶、家具、織物、その他の畑で広く使用されています。テストされた製品の範囲には、次のカテゴリが含まれますが、これらに限定されません。
建築材料
木材：無垢材、合板、繊維板など。
プラスチック：PVC、ポリウレタン、ポリエチレンなど
複合材料：ガラス繊維強化プラスチック、サンドイッチパネルなど。
コーティングと表面処理材料：火剤コーティング、装飾的なコーティング。
断熱材：泡プラスチック、ミネラルウール、ガラスウールなど。
壁パネルと床材：カーペット、床革、ラミネートフローリングなど。
要件：サンプル表面は平らで、サイズは通常100 mm×100 mmで、厚さは50 mm未満です。厚さが6 mm未満の場合、6 mmの厚さを達成するために実際の基質を取り付ける必要があります。完全なテストでは、異なる放射レベル（25、35、50、75 kW/m²）でテストされた12のサンプルが必要で、レベルごとに3つのサンプルがあります。
鉄道輸送材料
内部材料：座席、床、壁パネル、天井など。
ワイヤーとケーブル：断熱層、シース材料。
アプリケーション標準：EN 45545-2（EU鉄道輸送防火基準）など、Marhe Valueを使用して火災性能を評価します。
航空宇宙材料
航空機のインテリア：シートファブリック、パーティション、隔壁材料など。
基準：FAA（連邦航空局）またはAITM（エアバス）要件を満たし、ASTM E1354と組み合わせてよく使用します。
船の材料
デッキとキャビンの素材：IMO（国際海事組織）関連の基準に合わせてください。
テキスタイルと家具
テキスタイル：カーテン、カーペット、生地の装飾材料など。
家具の詰め物：フォーム、充填繊維など。
標準：GB/T 14645、NFPA 701などなど、ISO 5660と組み合わせてテストされています。
ワイヤーとケーブル、電子製品
断熱材：ワイヤーとケーブルに使用されるポリマー材料。
標準：GB/T 18380、ECE R118（自動車内部）など。
その他の材料
包装材料：段ボール、フォームプラスチックなど。
産業材料：ゴム、密閉材料など。
特別な材料：溶かしたり、カールしたり、収縮しやすい材料には、特別な治療が必要です（ワイヤーメッシュやアルミニウムパレットラッピングペーパーの使用など）。
主なパラメーター：
1。放射コーン：加熱電力5kW、放射強度：100kW/m2、温度を測定するために3つの熱電対を装備しています。
2放射シールド層：不浸透性材料で作られており、総厚さは12mmを超えていません。
3放射制御：放射制御システムを適切に調整して、プリセット値の±10°で放射コーン熱電対の温度を制御することができます。
4計量機器：輸入済み高精度の電子バランス、重量500g、解像度0.01g。
5サンプル取り付けフレーム：ステンレス鋼、正方形のオープンプレートで作られています。上部開口部は106mmx106mm、深さは25mm、厚さは2.4mmです。
6ポジショニングフレーム：厚さ1.9mmのステンレス鋼で作られた正方形のボックス、正方形のボックスの内側のサイズは111mm、高さは54mm、テスト面の開口部は94mmx94mmです
7排気システム：遠心ファン、煙フード、ファンの空気摂取量と排気管、およびオリフィスの流れメーターで構成されています
8ガスサンプリングデバイス：サンプリングポンプ、スモークフィルター、除湿コールドトラップ、空のバイパス係数、水分フィルター、CO2フィルター。
9イグニター：電動火花イグナイターが外部イグニッションに使用されます。
10イグニッションタイマー：見かけの値解像度：0.1S、タイミングエラー：1S/1N
11ガスアナライザーと主要なコンポーネントがすべて輸入されています。
12 02アナライザー（C0はオプションで、コストは追加です）
13 64、TCP/IPやRS-232などの複数の通信インターフェイスオプションを備えた高精度ボード、コンピューター、および8.4インチLCDディスプレイ
14酸素測定：常磁性酸素測定
14.1測定範囲：0-25％
14.2認定：CE認定、EN 50081-1、EN50082-2
14.3電源：220VAC、48〜63Hz、37W
14.4保護レベル：IP 20
14.5重量：約13 kg
14.6サンプルガス圧力：外部参照ガスの使用、800〜1200HPA。内部参照ポンプを使用して、空気圧±50HPA
14.7サンプルガスの流れ：0.3〜1リットル /分
14.8サンプルガス温度：5〜50℃
14.9サンプルガス湿度：<95％相対湿度
14.10ウォームアップ時間：2時間
14.11応答時間：3.5秒
14.12減衰時間：0〜100秒調整可能
14.13デッドタイム：約0.5〜2.5秒
14.14内部信号処理時間：<1秒
14.15ゼロドリフト：<0.5％最小範囲/月
14.16測定値ドリフト：<0.5％測定範囲/月
14.17再現性エラー：<1％測定範囲/月
14.18線形エラー：<1％測定範囲/月
14.19出力信号の変動：<±0.75％最小範囲
14.10リレー出力：6、24V AC/DC、1A、フローティング、自由に選択可能
14.21アナログ入力：2、0/2/4〜20mA、交差干渉のために修正
14.22バイナリ入力：6、24V、フローティング、自由に選択可能
14.23シリアル通信ポート：Rs 485
14.24周囲温度：操作、5〜45℃;保管と輸送、-30〜+70℃
15二酸化炭素CO2アナライザー：NDIR非分散型赤外アナライザーを使用した連続測定。 （オプション、追加料金）
15.1測定範囲：0〜10％;
15.2測定精度：±0.1％;
15.3応答時間：<6.5s;
15.4再現性：<±1％
15.5ゼロドリフト：≤2％/週
15.6範囲ドリフト：≤2％/週
15.7線形偏差：<±1％
16一酸化炭素COアナライザー：非分散性赤外線分析器を使用した連続測定。 （オプション、追加料金）
16.1測定範囲：0〜5％;
16.2応答時間：<7.0s
16.3再現性：<±1％
16.4ゼロドリフト：≤2％/週
16.5範囲ドリフト：≤2％/週
16.6線形偏差：<±1％
17データ収集システムは、酸素濃度、二酸化炭素濃度、温度、熱放出速度、質量などのテストデータを収集および記録できます。
損失率など。
18コンピューター：1つ。
19煙道ガス処理システム：強力な排気システムを採用します。マシンには強力な排気ファンが装備されています。テストが完了したら、排気ファンシステムを開始して、浄化のために排気ガスを排出して、国家排出基準を満たします。
