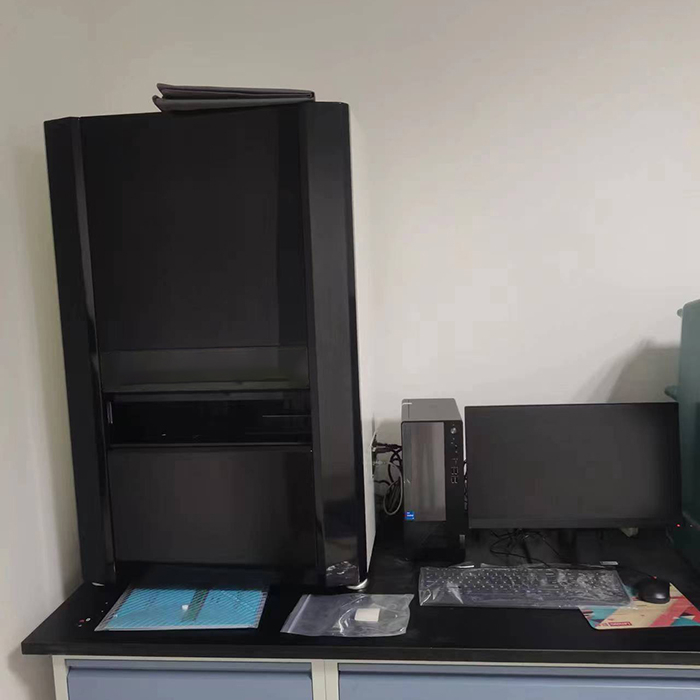

ワイヤーとケーブル完全インテリジェントプロジェクター断熱網シース厚さテスター

ワイヤーとケーブル完全インテリジェントプロジェクター断熱網シース厚さテスター

      完全なインテリジェントプロジェクターは、標準GB/T2951.11-1008およびIEC60811-1-2001のさまざまな構造のケーブル断面寸法の測定要件に基づいて開発されています。画像の取得と画像処理技術に依存して、製品は迅速かつ正確な測定を実現します。この機器は、5〜2000万ピクセルの産業カメラ、テレセントリックレンズ、サポートアルゴリズムソフトウェアとフラットレッドライトソースを統合し、内径、外径、最小/最大/平均厚、偏心、およびさまざまな種類のケーブル断熱材および鞘断面積のその他のデータを測定できます。

     画像の獲得精度と測定の再現性を確保するために、この機器は3セットの産業レンズを使用して、この製品が0.01mmの測定適応度を達成できるようにします。

技術的なパラメーター：

• 解像度：1 µm;

• 測定範囲：カメラ1 1〜12mm、カメラ2 12〜60mm、カメラ3 60〜140mm;

• 測定ポイント：1〜12を設定できます。

• 測定ポイントカバレッジ角：設定できます。

構成と構造：

• レンズの測定：5〜2,000万ピクセル、3。

• レンズの位置の高さは微調整できます。

• データキャリブレーション：3つの標準円 + 2つのマルチサーキルキャリブレーションプレートがカメラに対応し、カメラの精度キャリブレーションを簡単に完了できます。

• 光源：High-Brightness SMD LED光源。サンプルテーブルの完全なカバレッジと平行に、不透明なサンプルを測定できます。

• 光パスシステム：光屈折を減らすための垂直ダストプルーフ光パスシステム。

• サンプルプラットフォーム：超白色の強化ガラスプラットフォーム。光透過率とサンプルの平坦性を確保します。

• データ接続ポート：外部USBポート。

• ネットワークインターフェイス：外部ネットワークインターフェイス。

• 測定プログラム：テストレポートを自動的に発行し、レポート情報を設定でき、レポートを保存と印刷に使用できます。

• データベースプログラム：測定データを管理し、それをExcelドキュメントに変換できます。

• さまざまな標準ケーブル断面スタイルから選択できます。

• 本体は、外部の光源干渉を減らすためのボックス構造です。

仕様：

• 寸法：650mm×480mm×1035mm;

• 電源：AC220V、50Hz。
