IEC 60754ケーブル放出ガスハロゲン酸導電率テスターは、ワイヤとケーブルの断熱と鞘層のためのテスター

IEC 60754ケーブル放出ガスハロゲン酸導電率テスター


製品紹介

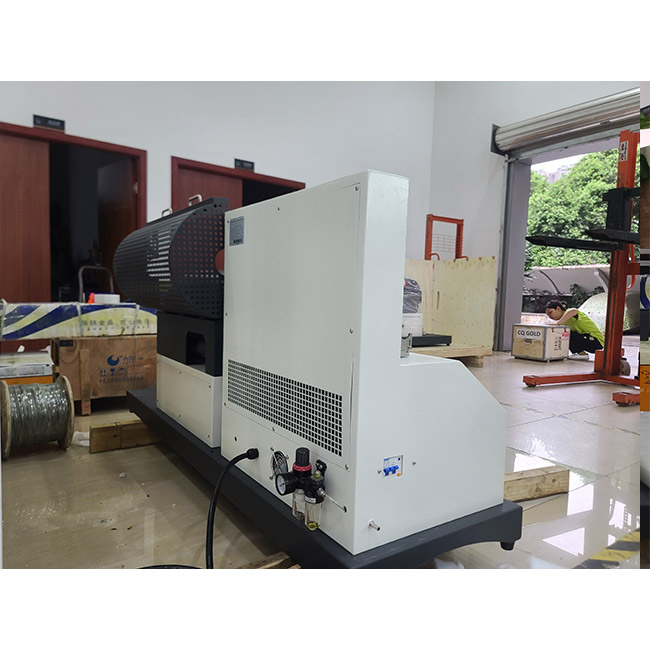

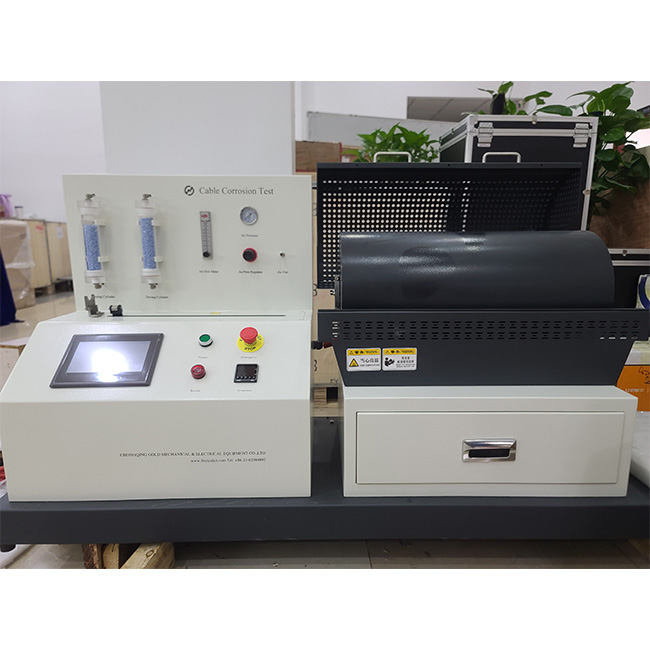

IEC 60754ワイヤとケーブル放出ガスハロゲン酸導電率テスターは、ワイヤとケーブルの非金属材料（断熱材や鞘など）が燃やされたときに放出されるガスの特性を評価するために設計された精密デバイスです。 IEC 60754-1およびIEC 60754-2の国際基準とそれらの同等の基準（EN 60754、BS EN 60754、UL 2556など）に準拠しています。テスターは、800°C（ハロゲン酸ガス含有量の場合）または950°C（酸性度と導電率）で1gのサンプルを燃焼させることにより、低スモークゼロハロゲン（LSZH）ケーブルの火災安全を検証します。このデバイスは、チューブ炉、ガス収集システム、pHメーター、導電率メーターを統合し、自動温度制御とデータ記録をサポートし、建設、鉄道、船などの分野でのケーブル材料認証テストで広く使用されています。





標準

1。IEC60754標準
IEC 60754-1：2011+A1：2019
タイトル：ケーブルからの材料の燃焼中に進化したガスのテスト - パート1：ハロゲン酸ガス含有量の測定

説明：ワイヤーおよびケーブル材料の燃焼中に放出されるハロゲン酸ガス（ヒドロフルオリ酸を除く）を決定するための機器と手順を指定します（ハロゲン化ポリマーまたはハロゲン添加剤を含む化合物に基づく）。

該当する：ケーブル断熱材または被覆材料のハロゲン酸ガス含有量（mg/gで発現）をテストします。

備考：フッ化水素酸の測定には適用されません（IEC 60684-2を参照）。
IEC 60754-2：2011+A1：2019

タイトル：ケーブルからの材料の燃焼中に進化したガスのテスト - パート2：酸性度の測定（pH測定による）および導電率

説明：水に溶解した燃焼ガスのpH値と導電率を測定することにより、ワイヤおよびケーブル材料の燃焼中に放出されるガスの酸性度と腐食性を評価します。

アプリケーション：低煙ゼロハロゲン（LSZH）ケーブル材料の酸性度（pH≥4.3）および導電率（≤10µs/mm）のテスト。

注：IEC 60754-1の800°Cではなく、テストは950°Cで実行されます。


テスト範囲
テスターは、次の資料とシナリオに適しています。

テストオブジェクト：
断熱層、シース層、またはワイヤとケーブルのその他のポリマーベースの材料。

ハロゲン（塩素、臭素、ヨウ素など）またはハロゲンを含まない（低煙ゼロハロゲン、LSZH）材料を含むケーブル。

非金属材料（PVC、PE、PP、またはハロゲン添加剤を含む化合物など）。

注：フッ素含有材料からのフッ化水素酸の放出を決定するのに適していません（IEC 60684-2を参照）。

アプリケーション領域：

低煙ゼロハロゲン（LSZH）ケーブルの性能検証。

高いケーブル火災の安全性を必要とする建物、鉄道、船、データセンターなどのシーン。

国際および地域の基準（IEC、EN、UL、BS、AS/NZSなど）に従ってケーブル認証。

テスト条件：

IEC 60754-1：燃焼温度は800°C±10°Cで、ハロゲン酸ガスの含有量が決定されます。

IEC 60754-2：燃焼温度は950°C±10°Cで、酸性度と導電率が測定されます。

サンプル質量：通常、1g（±0.005g）。均等に刻むか、接地する必要があります。

テスト範囲の定量的指標：

ハロゲン酸ガス含有量（IEC 60754-1）：mg/gで発現し、塩化水素（HCl）や臭化水素（HBR）などのハロゲン酸ガスの総量が測定されます。

典型的な要件：ハロゲンを含まないケーブルのハロゲン酸含有量は≤5mg/gです。
酸性度（pH値）（IEC 60754-2）：水に溶解した燃焼ガスのpH値。
典型的な要件：pH≥4.3（低腐食性）。

導電率（IEC 60754-2）：µs/mmで水に溶解した燃焼ガスの導電率。
典型的な要件：導電率≤10µs/mm。





テストコンテンツ
テスターは、IEC 60754-1およびIEC 60754-2の要件に従って、次のテストコンテンツを実行します。

1。IEC60754-1：ハロゲン酸ガス含有量テスト
目的：ケーブル材料が燃焼したときに放出されるハロゲン酸ガスの総量を決定します（塩化水素と同等の水素として表され、単位はmg/g）。

テスト手順：
サンプルの準備：1gのサンプルを採取し、均一性を確保するために、粒子サイズ以下の粒子サイズに刻みます。
燃焼：サンプルをチューブ炉に入れ、800°C±10°Cで燃やし、乾燥した空気（流量0.015m³/hから0.03m³/h）を通過します。
ガス収集：燃焼によって放出されるガスは、ガス洗浄ボトル（蒸留水またはその他の吸収液を含む）を介して収集されます。
化学分析：
ハロゲン酸の含有量は、滴定（硝酸銀滴定など）またはイオンクロマトグラフィーによって決定されます。
塩化水素（HCl）に相当するハロゲン酸ガス含有量（mg/g）を計算します。

テスト結果：

ハロゲン酸ガス含有量（mg/g）。
材料がハロゲンフリーの標準（通常は5 mg/g以下）を満たしているかどうかを判断します。
機器の要件：
チューブ炉（800°Cに加熱）。
空気供給システム（正確なフロー制御）。
ガス洗浄ボトルと吸収液。
滴定装置またはイオンクロマトグラフ。

2。IEC60754-2：酸性度と導電率テスト

目的：腐食性を評価するためにケーブル材料が燃焼したときに放出されるガスの酸性度（pH値）と導電率を決定する。

テスト手順：

サンプルの準備：1gのサンプルを採取し、2mm以下の粒子に刻みます。
燃焼：サンプルをチューブ炉に入れ、950°C±10°Cで燃焼し、湿った空気（水蒸気、流量0.015m³/h〜0.03m³/hを含む）を通過します。

ガス収集：燃焼ガスは、ガスウォッシュボトル（通常は1000 mLの固定容積を含む）を介して収集されます。

測定：

pHメーターを使用して、溶液のpH値を測定します。
導電率メーターを使用して、溶液（µs/mm）の導電率を測定します。

結果計算：

pH値：直接記録します。

導電率：サンプル長（µs/mm）のミリメートルあたりの導電率として表されます。

テスト結果：

pH値（典型的な要件≥4.3）。
導電率（典型的な要件≤10µs/mm）。
材料が低い腐食性要件を満たしているかどうかを判断します。

機器の要件：

チューブ炉（950°Cに加熱）。
湿った空気供給システム（湿度を制御）。
ガス洗浄ボトルと蒸留水。
pHメーターと導電率メーター（精度はISO 385などを満たします）。


主な機能:

1。最適化された構造設計、合理的なレイアウト、簡単な操作。

2。すべてのエンクロージャーはステンレス鋼で作られています。

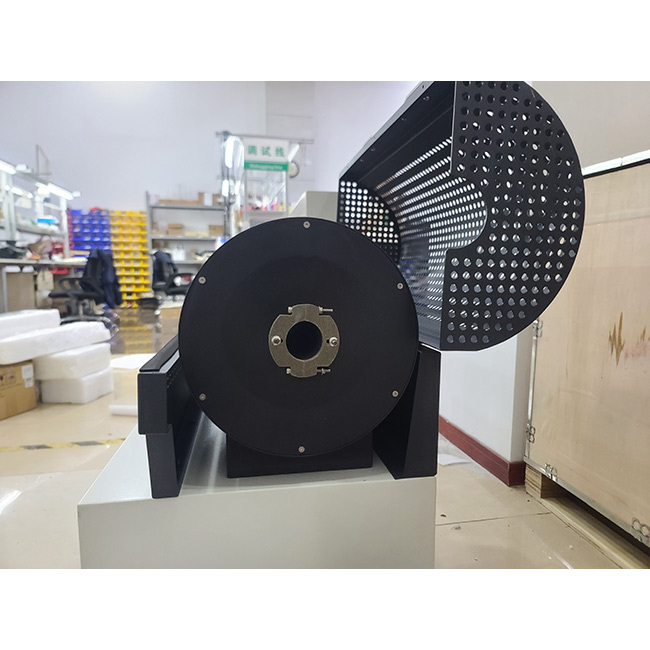

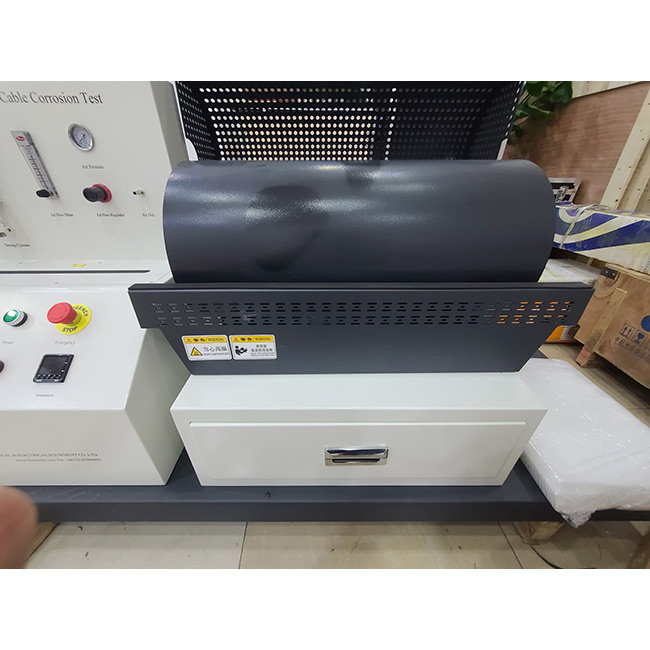

3.管状炉の有効長は500〜600mm、内径は40〜60mmで、
調整可能な電気暖房システムを装備しています。

4。アメリカの輸入熱電対を装備。

5.燃焼ボートのサイズは、長さ45〜100mm、幅12〜30mm、深さ5〜10mmです。

6.導電率測定デバイスの範囲は0.01US/mm〜100US/mmです。

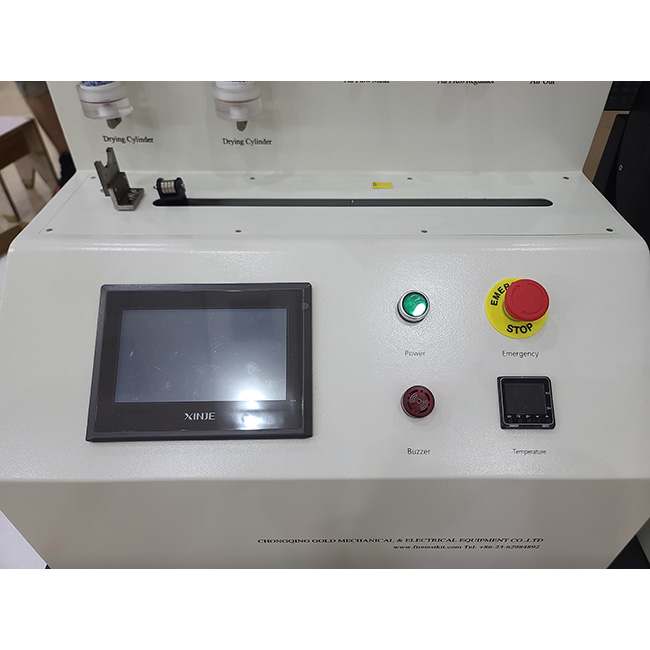

7.コントロールルームは電子温度制御を使用して管状の温度を知的に制御します
炉;

8。2つのガス収集ボトルを装備しています

9。サンプルチャンバーのサイズは1リットルです

10。電子ディスプレイと電極を備えたpH値と導電率テスターを装備

11.気流メーターと、ガスによる腐食を防ぐために必要なすべてのシリカ耐火パイプ。 12。活性炭（空気ろ過）：フィルターを通して空気源をろ過する

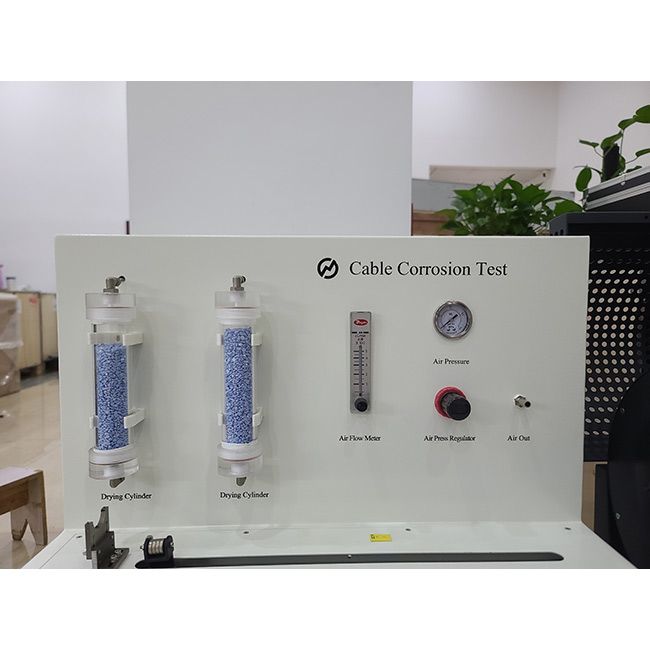

13.シリカゲルは、空気源を乾燥させるために使用されます。

14。Pyrexパイプ：ユーザーはサンプルをPyrex炉チューブに簡単に挿入して、パイプを損傷から保護できます

15。燃焼ボート移動システム：モーターは燃焼ボートデバイスを自動的に移動します。作る
よりインテリジェントなテスト。

16.モード変換：モード変換スイッチ（IEC 60754-1&IEC 60754-2）が利用可能）

17。温度アラームコントローラー：炉の温度を制御して、過熱を防ぐ

18.タイマー：IEC 60754-1またはIEC 60754-2テストの時間を測定するためのデバイス

19。引き出し：アクセサリーを保存するためのボックス（導電率メーター、pHメーターなど）

20温度表示：炉のコア温度を表示します

21.永久磁気炒め物：蒸留帯の混合燃焼ガスのための炒め物

22。導電率メーター：燃焼ガスの導電率を測定するための機器
